AXAGON PCIe x1 DB25 párhuzamos port és 2x RS-232 soros port vezérlő kártya, ASIX AX99100 chip (PCEA-PSN) leírása

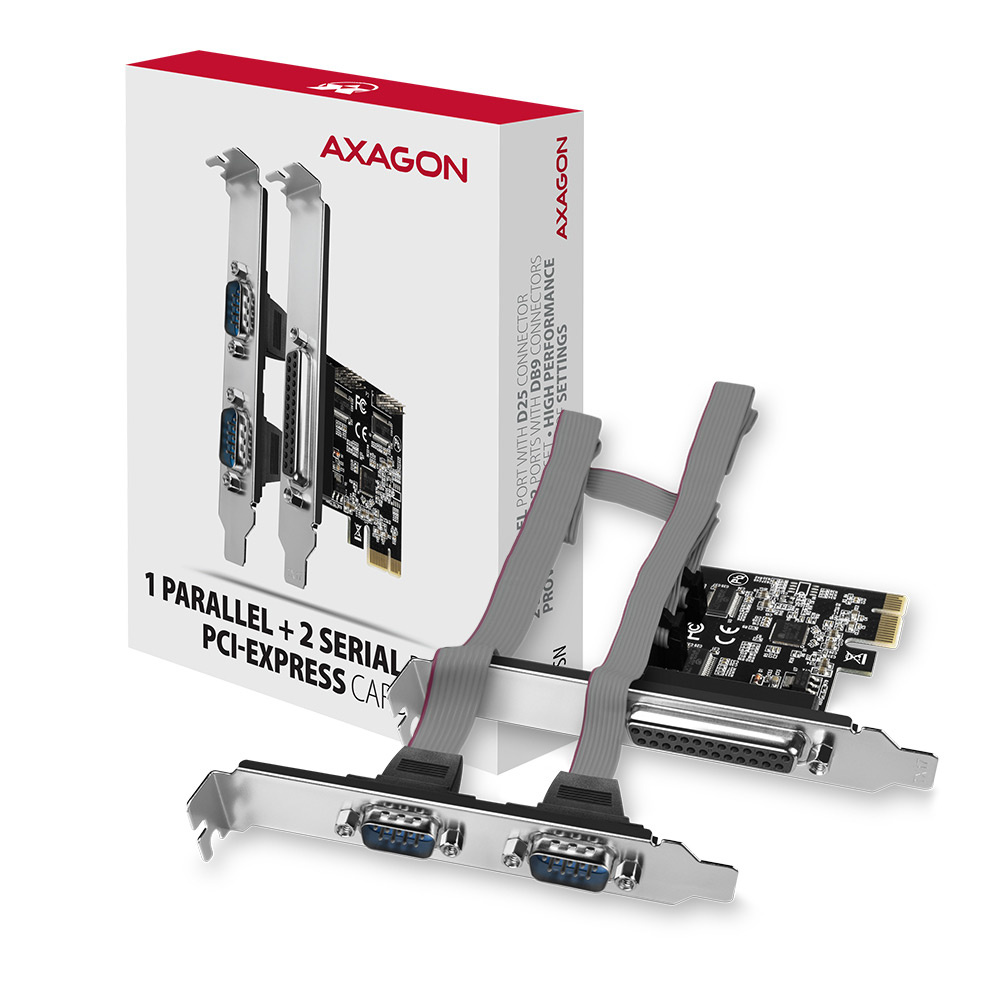

Az AXAGON PCEA-PSN PCI-Express kártya felruházza az asztali számítógépet egy, DB25-ös csatlakozóval ellátott párhuzamos, és két, DB-9 csatlakozós, RS-232 szabványos soros porttal. A nagy teljesítményt, a tökéletes kompatibilitást és a széles portopciókat a bevált ASIX chipset biztosítja. A mellékelt alacsony profilú hátlap lehetővé teszik a vezérlő telepítését a szabványos és az alacsony profilú PC-házakba is.
Bemenet:
- A PCI-Express 2.0 interfész kompatibilis a PCI-Express 1.0a / 1.1 / 2.1 / 3.0-val.
- Az x1 / x4 / x8 / x16 PCIe sávokkal kompatibilis 1 sávos (x1) vonalak száma.
- Az 1 sávos PCI-Express 2.0 busz sávszélessége 5 Gb/s.
Kimeneti párhuzamos portok:
- 1 x párhuzamos IEEE 1284 port egy DB25 anya csatlakozóval, a port a kártya vakdugóján helyezkedik el.
- SPP/BYTE/ECP kompatibilis.
Kimeneti soros portok:

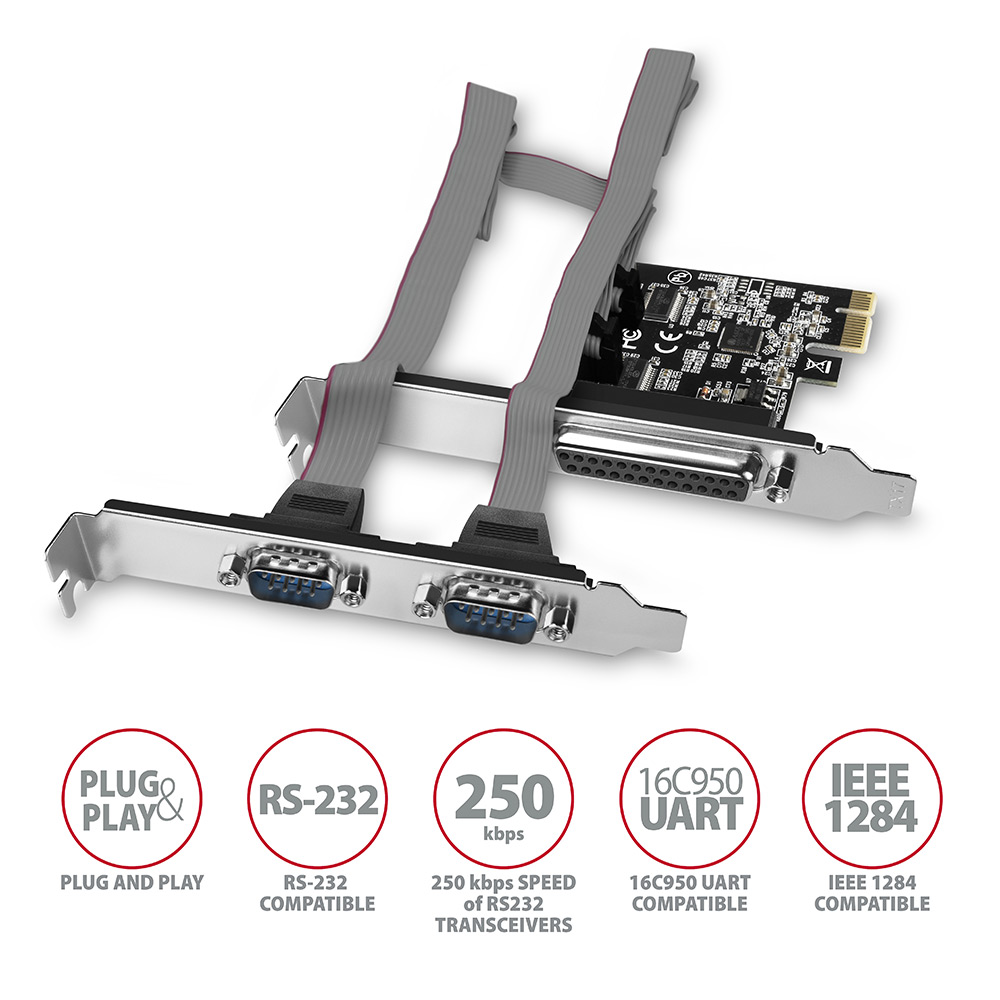

- 2x soros RS-232 port DB9 apa csatlakozóval, a portok egy külön vakdugón helyezkednek el, és kábellel csatlakoznak a kártyához.
- Az alkalmazott RS232 meghajtók garantált adatáramlás akár 250 kBd-ig.
- Kompatibilis: 16C550 / Extended 16C550 / 16C950 UART.
További tulajdonságok:
- Plug and Play támogatás - az IRQ és az I/O cím automatikus kiválasztása.
- 256 bájt továbbítása és fogadása minden egyes port FIFO-pufferénél.
- Soros port átviteli sebesség beállítása.
- Állítható szóhossz: 5, 6, 7, 8 vagy 9 bit.
- Állítható paritás (páros, páratlan, nincs, jelölés, szóköz), 1, 1.5 vagy 2 stop bit.
- Módosítható folyási irányítás Xon/Xoff, hardveres vagy kikapcsolt.
- A COM portszám megváltozik.
- Speciális 9 bites adatátviteli beállítások és egyéni átviteli sebesség beállítások.
- Támogatja a TXD, RXD, RTS, CTS, DTR, DCD, DSR és RI soros jeleket.
- A soros portos elektrosztatikus kisülés (ESD) védelme meghaladja a ± 15KV légrés kisülést és a ± 8KV kontakt kisülést.
- Támogatja a párhuzamos eszközök, például nyomtatók, plotterek, hardverkulcsok vagy EPROM programozók csatlakoztatását.
- Támogatja a soros eszközök, például ATM-ek, pénztárgépek, vonalkódolvasók, CNC-gépek, táblagépek, modemek, POS-ok vagy PDA-k csatlakoztatását.
- ASIX AX99100 chipset.
